Bouwverslag BECO haakarm

De bouwwijze van de beco haakarm volgt dezelfde werkwijze als de trailer, storttrechter en transportband.

Eerst bouwtekeningen maken en daarna bouwen. Ik heb voor het eerst gebruikt gemaakt van onderdelen die met een 3D printer zijn gemaakt zie de website: http://www.burner3d.nl/

De beco trailer krijgt de volgende functies:

- 2 assen sturen mee met de tractor (mechanisch)

- achterklep hefbaar (via een servo)

- milieukleppen (via een servo en zonder schakelaars. De riem blijft slippen als de kleppen open zijn)

- verlichting (dmv CTI schakelaars)

- kiepen d.m.v. CTI cilinders

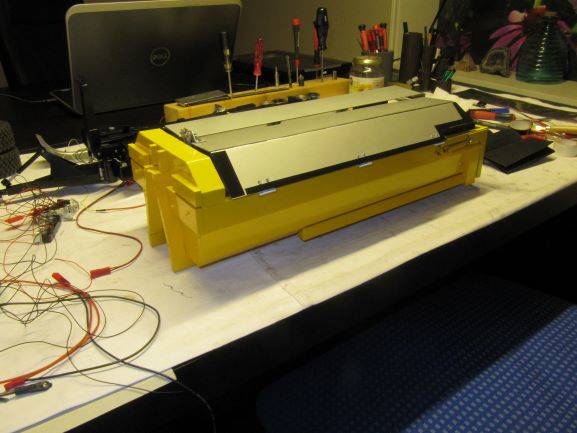

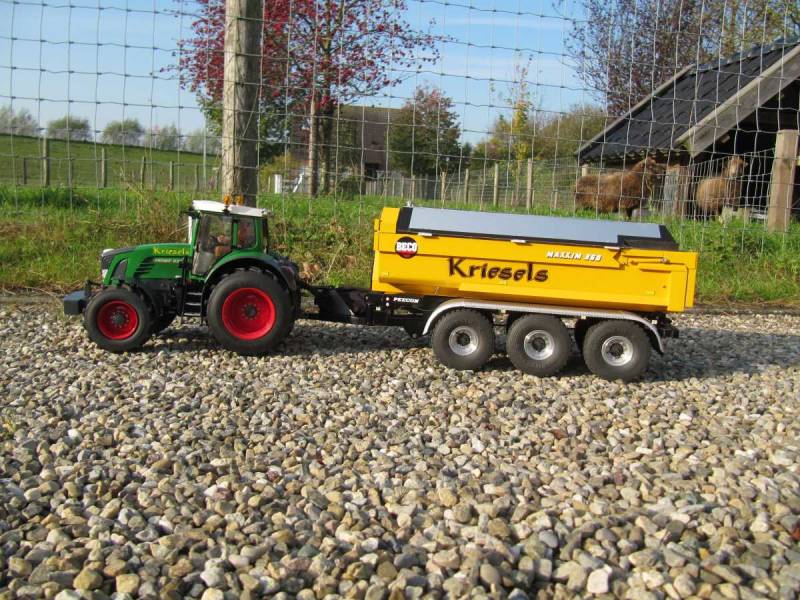

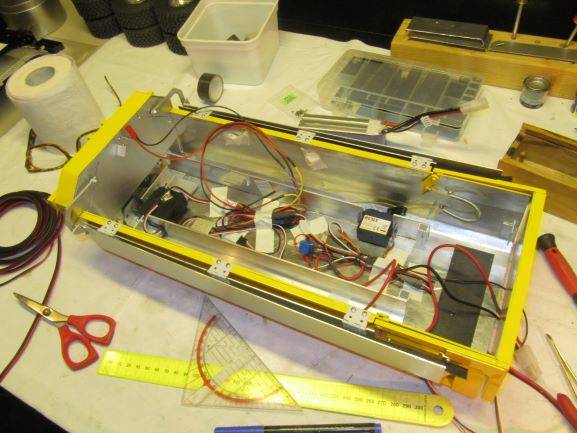

Hieronder volgen de foto's van de originele kiepwagen en van het schaalmodel.
