Ontwerp

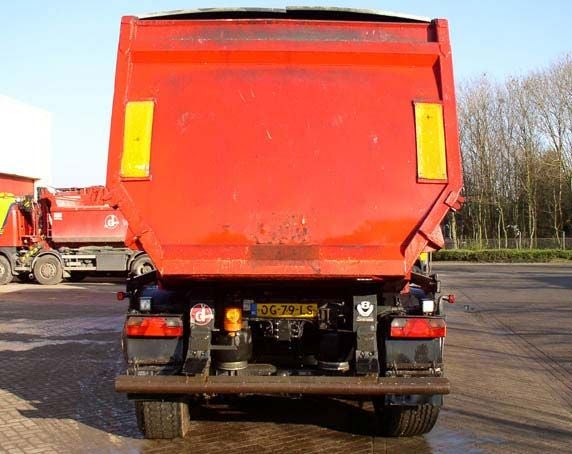

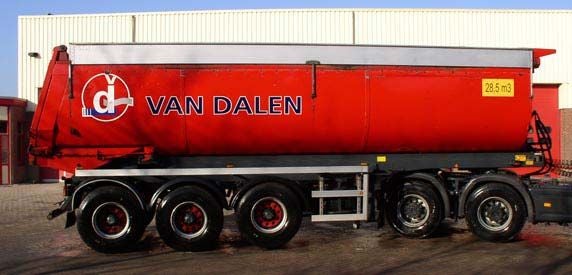

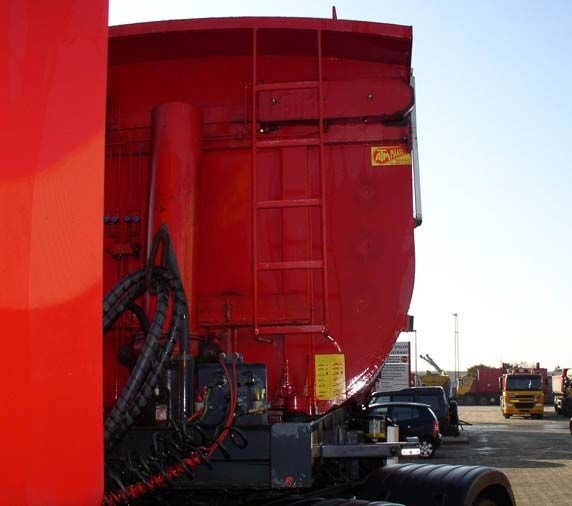

Na verschillende foto's te hebben genomen heb ik de aanzichten in autocad ingelezen, daarna heb ik de foto's

verschaald naar 1:1 ik had nog een paar maten genomen van de trailer om de foto's de juiste vergroting mee te geven..

Nu heb ik de contouren van de trailer nagetekend zoals de vooraanzichten en zijaanzichten.

De aanzichten zijn verschaald naar 1:16. De afmetingen heb ik afgerond op hele mm.

De carrosserie heb ik niet goed kunnen fotograferen deze heb ik zelfs ontworpen.

Hieronder staan een paar foto's van het ontwerp.


Tijdens het ontwerp stond ik voor een paar uitdagingen die theoretisch zou moeten kunnen

alleen de praktijk is meestal anders. De volgende ontwerpen zouden problemen kunnen geven:

- de bak uit 1mm aluminium zetten waarbij de bak gedeeltelijk rond is en een scherpe overgang heeft van rond naar recht.

- de uitschuifbare steunpoten uit messing buizen met tandheugel.

- gezette messing spatborden verdikt met een messing strip

- de aandrijving van de milieukleppen

- mechanische klepvergrendeling



Sommige onderdelen heb ik gekocht zoals de banden, velgen, cilinder,oliepomp en de elektronica, deze onderdelen heb ik opgemeten

en verwerkt in het ontwerp. De hydraulische cilinder was eigenlijk te lang. Ik heb nu de ronding wat boller gemaakt waardoor de cilinder

nog net onder de ronding valt. Nu het ontwerp klaar heb ik elk onderdeel uitgewerkt met een voor, boven en zijaanzicht.

zie de voorbeelden hieronder.
